안녕하세요!
갤럭시노트3 으로 드디어 이런저런 테스트를 해 본 강자입니다!
가장 궁금했던게, USB 3.0 커넥터 부분에 대체 어떻게 연결이 될 지 궁금했습니다.
헌데 지금 갤럭시노트3 구입하신 분들 후기보니 딱히 갤럭시노트의 USB 3.0 포트에 대해 언급하신 분들이
아직 없어서 답답하던 차에
직접 TV에 연결해봤습니다.
그렇습니다.
갤럭시노트 3 데이터/충전 포트는 USB 3.0 마이크로 B 타입입니다!

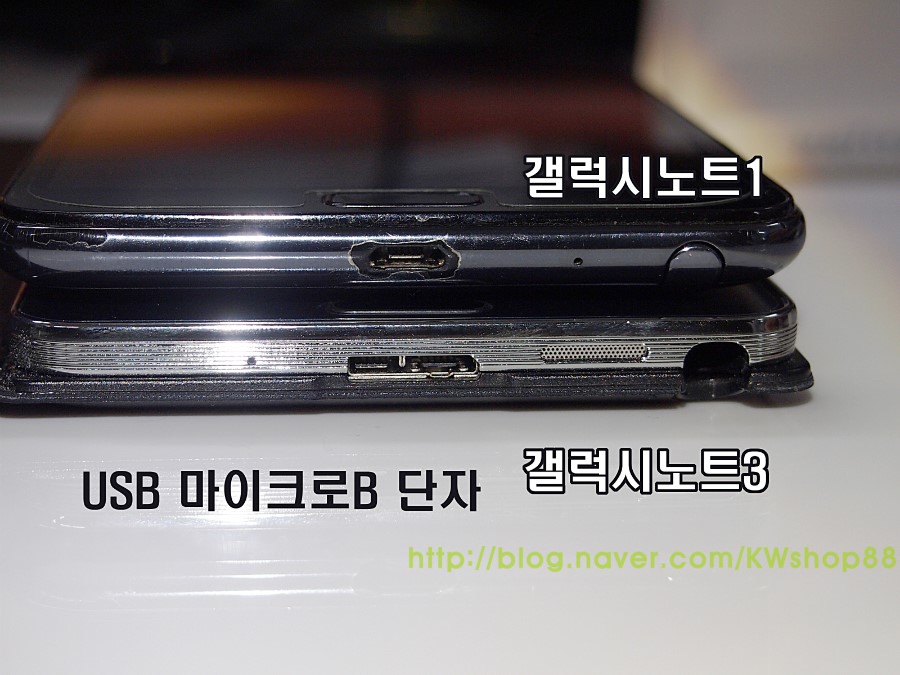

▲ 갤럭시노트3과 갤럭시노트1의 단자 비교.
갤럭시노트1은 USB 2.0 마이크로 5핀 단자이고,
갤럭시노트3은 USB 3.0 마이크로 B 단자입니다.
생긴게 완전 다르죠?

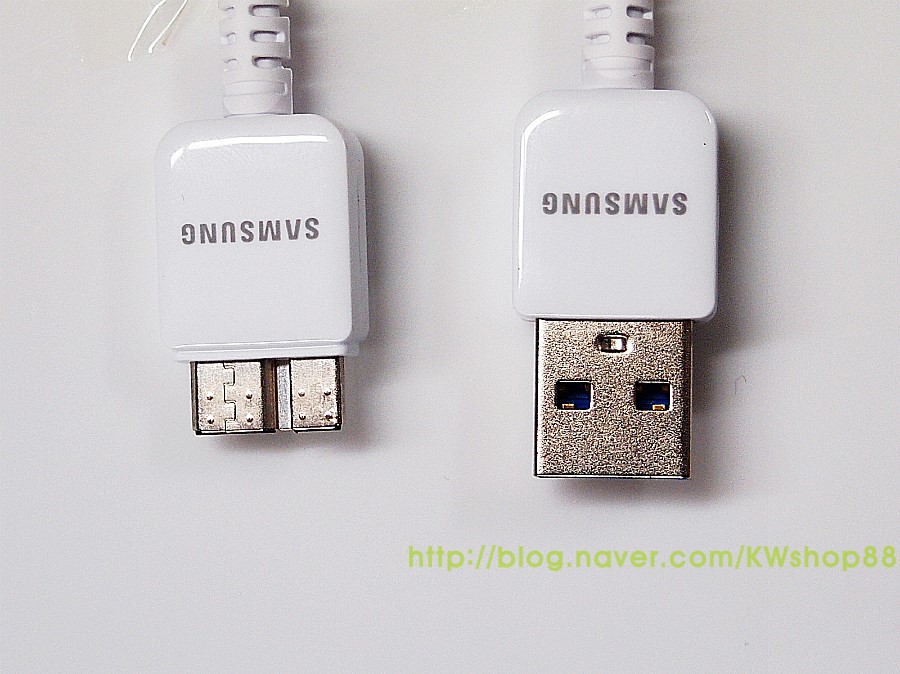

▼ 삼성 갤럭시노트3 번들 USB 케이블입니다.
왼쪽이 갤럭시노트3 포트에 연결하는 커넥터, 오른쪽이 컴퓨터나 충전 아답타에 꽂는 USB A 타입 커넥터죠
USB 2.0 케이블과 호환이 됩니다?!
일단 USB 2.0 OTG 케이블은 사용 가능 했습니다.
(제가 사용한 케이블은 강원전자 OTG 케이블인 NM-OTG-01GSBK 였습니다.
다른 메이커의 케이블도 호환되는지는 모르겠습니다)
바로 어제 포스팅에서 USB 2.0 OTG 케이블을 갤럭시노트3에서 사용해봤는데

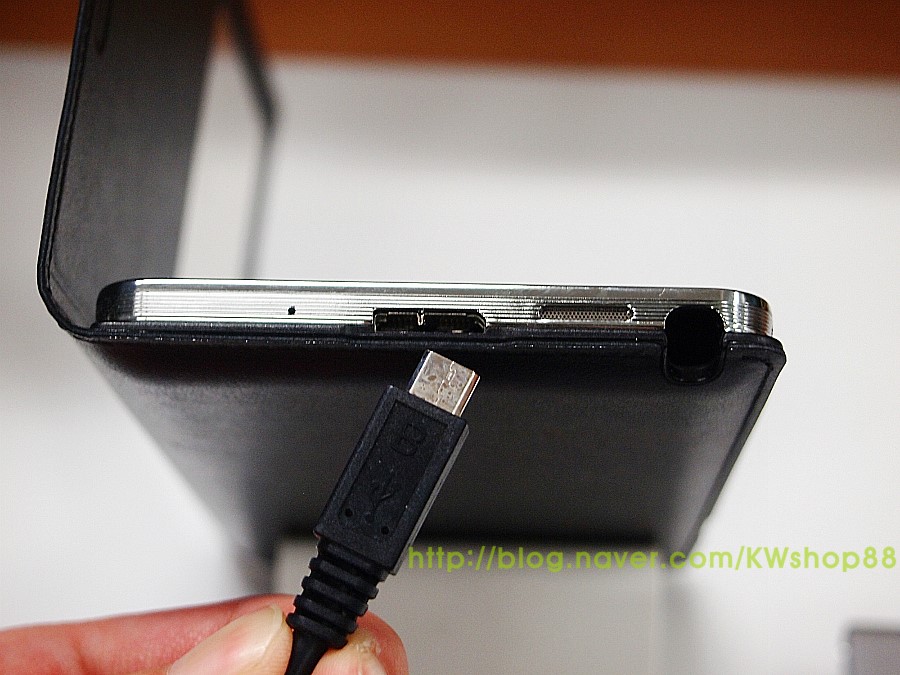

아래사진처럼 노트3의 넓은 쪽 포트에 USB 2.0 마이크로 5핀 케이블을 연결하면 됩니다.
그럼, 갤럭시노트3 화면을 TV 연결하는 건 어떻게 할까요?
기존에 제가 갤럭시S4, 갤럭시노트2에 연결하는데 사용했던
MHL 케이블이 호환 되는지 직접 연결해봤습니다.
MHL 케이블 사용 준비물입니다.

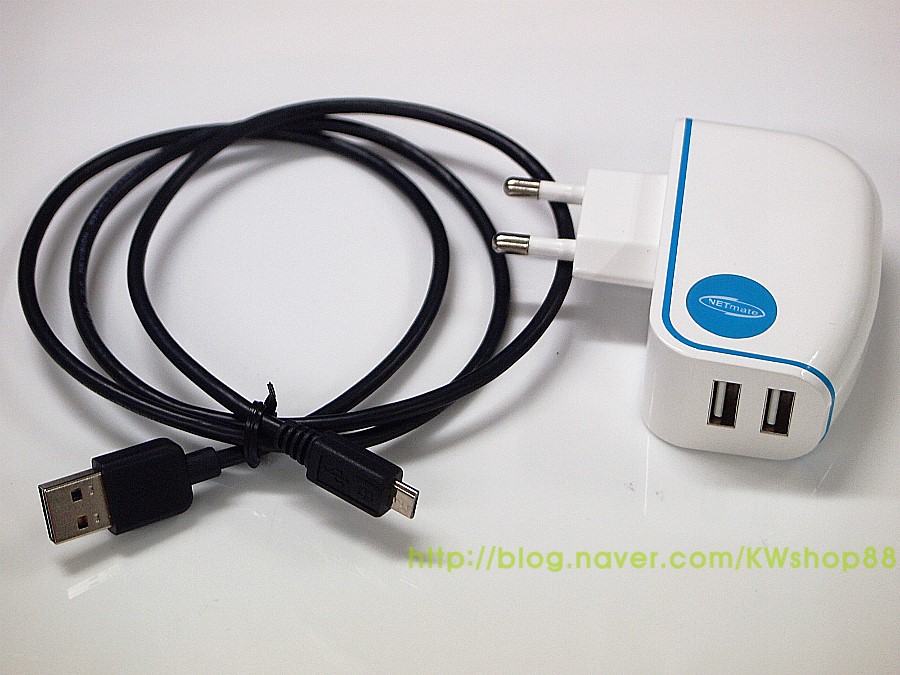

1. 전원 연결용 어댑터(또는 PC)와 USB 마이크로 5핀 단자.
이전에 S4나 노트2는 마이크로 5핀 연결을 했기 때문에 동일한 전원을 그냥 연결하면 됐는데
지금 갤럭시노트3 USB 케이블과는 다른 케이블이니,
만약 마이크로5핀 충전용 케이블이 없으시면 따로 구입하셔야 될 것 같네요.
▲ NM-TNTR04 TNT USB2.0 양면인식 마이크로 5핀 케이블 1M
NM-P03D NETmate 2포트 USB 충전 아답터(5V 2A)

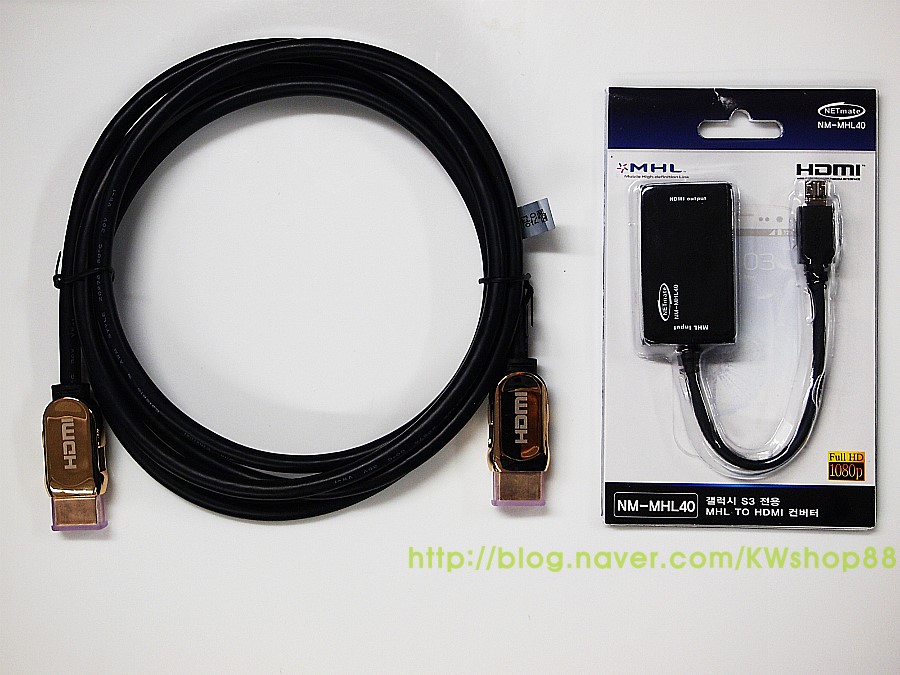

2. HDMI 케이블 / MHL 커넥터
HDMI 케이블과 MHL 커넥터 분리형 제품이라
HDMI 케이블을 원하는 길이, 성능으로 구입해서 사용할 수 있습니다.
▲ NMC-HK03J NETmate HDMI 1.4 Metallic 케이블 3M (골드)
NM-MHL40 NETmate MHL(11핀) to HDMI 변환기(갤럭시 S4, 노트3 지원)
자칫 많아보입니다만

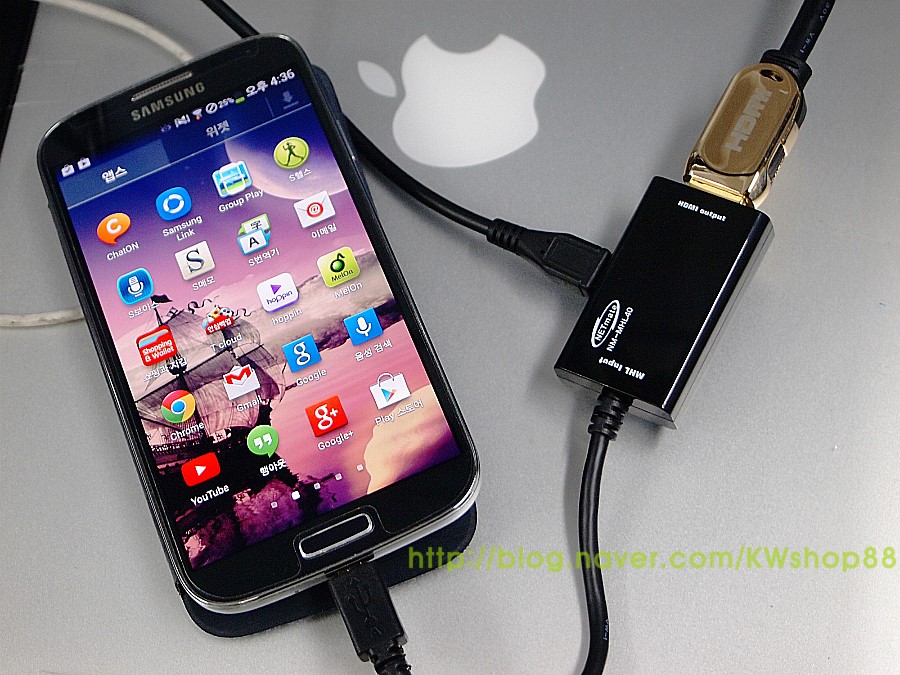

그냥 스마트폰과 TV를 연결하는 변환 커넥터(MHL 케이블)에
전원 연결하고 TV용 HDMI 케이블 연결한다!
라는 개념으로 알고계시면 됩니다.

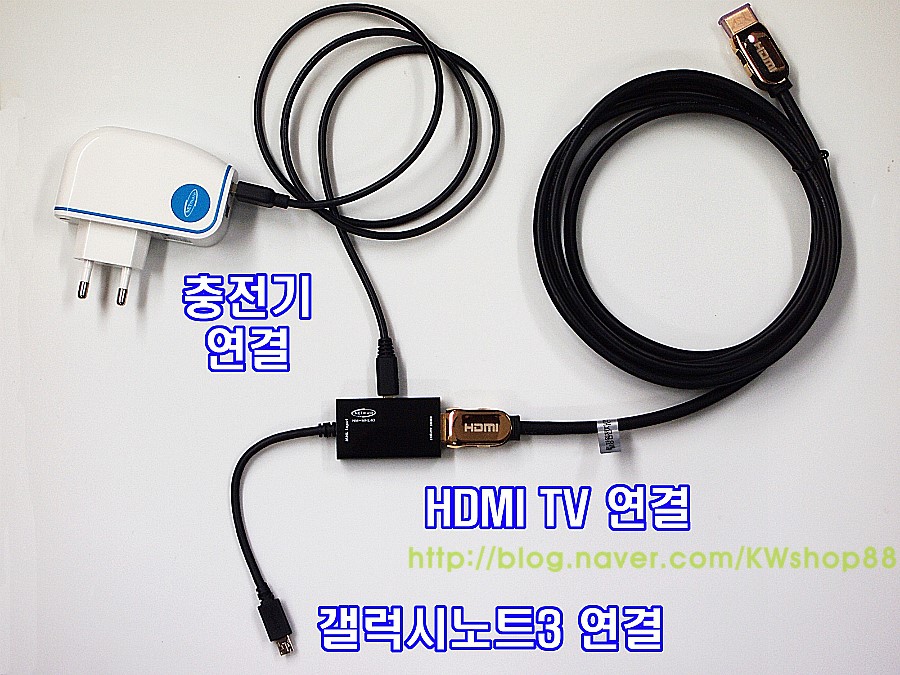

▼ 갤럭시노트3을 TV 연결을 위한 준비물들을 ▼
전부 연결한 도식

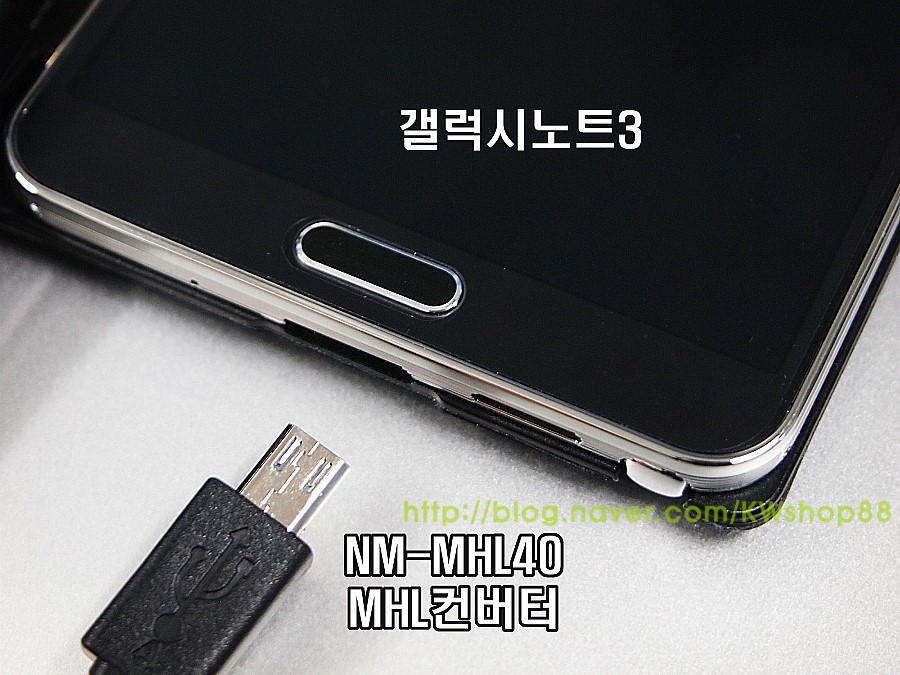

마지막으로 갤럭시노트3 연결!!
한가지 팁을 드리자면,
웬만한 모든 스마트폰 커넥터를 안정적으로 연결하기 위해서는,
스마트폰으로 연결되는 걸 마지막으로 하시면 좋습니다.
TV와 USB 충전기를 다 연결해두신 뒤에
갤럭시노트 3을 연결하시는 편을 추천드립니다.
연결이 잘 되었을까요?

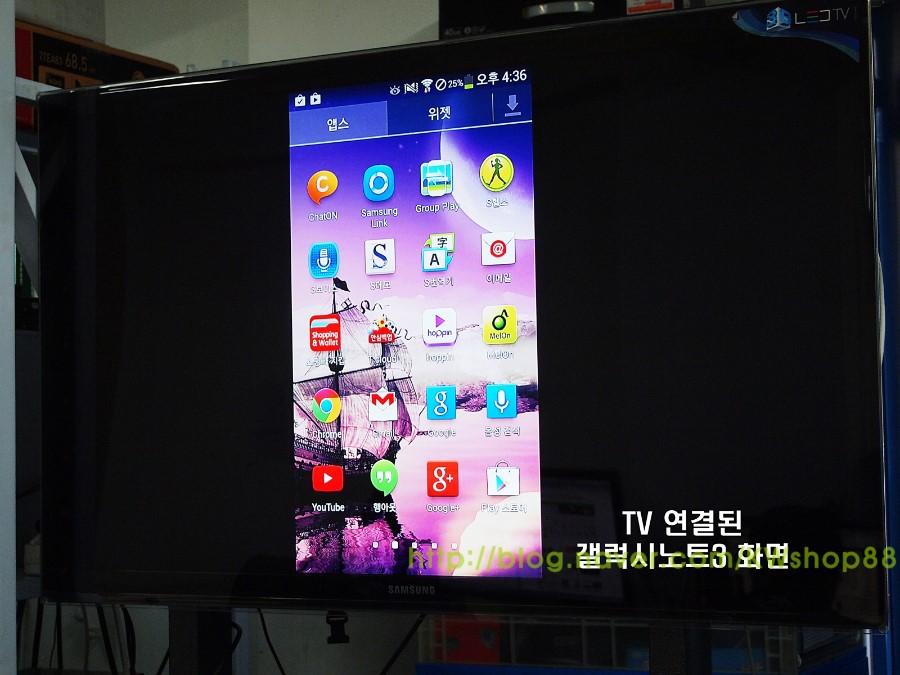

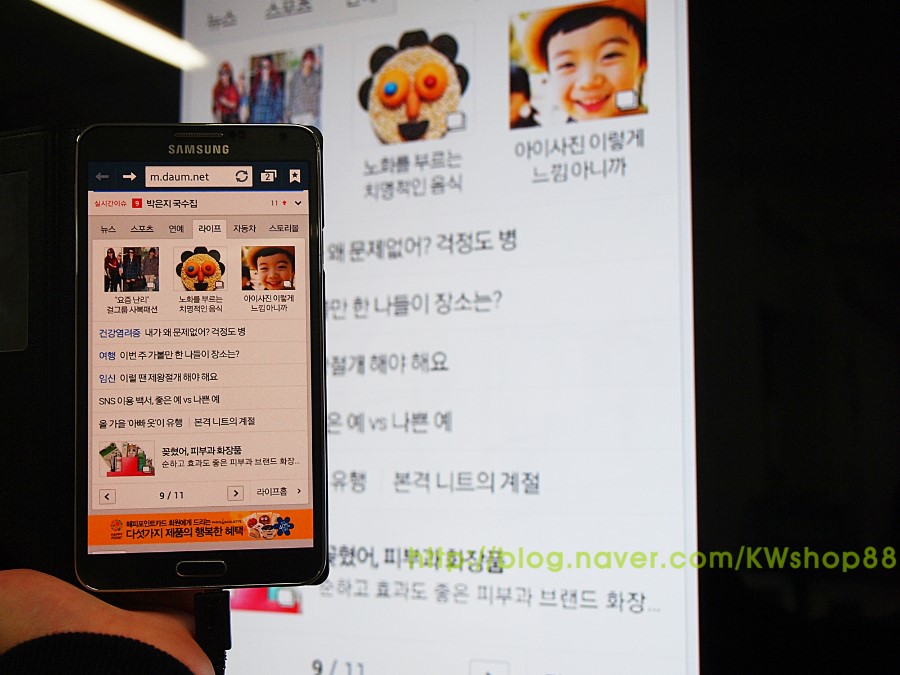

▼ 갤럭시노트 3 화면이 TV에 그대로 나오네요.
▼ 검색창도 그대로 나옵니다.
그리고 자동 회전 설정한 상태에서 가로화면을 보면
그대로 갤럭시노트3 화면이 TV에 꽉 차서 나옵니다.
한마디로, 이전에 썼던 노트1, 2, 갤럭시S4 와 똑같이
TV 연결 미러링이 가능했습니다.
갤럭시노트3 TV 연결 동영상입니다.
소리를 음소거해서 소리는 나오지 않습니다.
제가 확인한 바로 음향도 확실히 잘 나왔으며, 음질도 좋았습니다.
<iframe height="480" src="//www.youtube.com/embed/_lsgewXGit4" frameborder="0" width="640" allowfullscreen=""></iframe>
자주 듣는 문의 BEST 3 !!
1. 연결이 잘 안될 때 -> 꼭 확인하세요!
1) 커넥터가 모두 다 연결이 꽉 꽉 되어있는지, 커넥터에 이물질이 없는지 확인하기(잘 된것 같아도 다시한 번 해보세요)
2) 충전용 USB 케이블이 충전이 안되는 상태이거나 너무 길어서 출력이 떨어질 경우 전원 연결을 바꿔보세요
(가급적 아답터와 케이블은 전부 KC 마크 인증 제품을 구입하세요)
3) 사용하는 폰 기종이 맞는지 - 제가 설명드린 스마트폰과 사용하시는 MHL 컨버터의 호환이 되는지
MHL 11핀 기종과 MHL 5핀 기종 확인하기 - http://blog.naver.com/kwshop88/100198885491
4) HDMI 케이블이 고장난 것은 아닌지- 다른 곳에 연결해보시고 이상 있는지 확인
5) 다른 스마트폰/TV/케이블에서도 안되는지 확인하고 AS 센터 문의
그냥 <잘 안나와요> 라고만 문의해도 듣는쪽도 말하는 쪽도 답답할 따름입니다.
2. 카메라 화면도 TV에 나오나요?
나옵니다.
그냥 핸드폰 화면 = TV 화면이라고 생각하시면 되는게 미러링입니다.
3. HDMI 없는 TV에서는 어떻게 연결하나요? (구형 모니터에 연결하기)
만약 HDMI가 아닌 RGB 포트가 있는 모니터의 경우 아래 HDMI RGB 컨버터를 사용하시면 가능합니다.
▼ 스마트폰(갤럭시노트1)을 구형 모니터에 연결하기 포스팅
http://blog.naver.com/kwshop88/100190592894
앗차, 또 한 가지
TV가 삼성제품 아니어도 됩니다.
MHL 케이블이란 게, 스마트폰의 출력을 HDMI로 바꿔주는 거라
HDMI 커넥터가 있는 모니터/TV는 다 연결 됩니다.
포스팅이 도움이 되셨나요?
그리고
신기하게
이 MHL40 MHL 케이블은 어떤 스마트폰이든 스마트폰마다 전부 전원이 꼭 필요한데
이번 갤럭시노트 3은 전원 연결 안해도 되네요.
신기해서 AS 센터(강원전자 02-702-3369)에 전화해보니 다른 소비자들도 그렇게 이야기한다고 하는군요.
한번 사용해보시고 만약 위 내용이 다르면 덧글 주세요~
이상, 갤럭시노트3 TV연결 미러링 포스팅을 마칩니다.
즐거운 하루 되세요!
